FilTank_OPTI
Jen tolik technologie, kolik vaše aplikace skutečně potřebuje.
Nádrž, filtrace a odvod třísek v jednom systému
FilTank_OPTI spojuje zásobní nádrž chladicí kapaliny, její filtraci a podle provedení také dopravník třísek. Je určený pro obráběcí centra FANUC ROBODRILL a provozy, které chtějí zvolit vybavení podle skutečných požadavků obrábění.
Začít můžete nádrží s násypkou. Vybraná provedení umožňují doplnit dopravník třísek nebo chlazení středem vřetena. Pro vyšší nároky jsou připravené kompletnější sestavy.
OPTI: cena, funkce a vybavení v rovnováze
Vybavení podle aktuální potřeby
Nemusíte pořizovat všechny funkce hned. U modulárních provedení 350X a 350XA lze vybrané vybavení doplnit podle dalšího vývoje výroby.
Filtrace podle aplikace
Způsob filtrace navrhujeme podle materiálu, charakteru třísek a požadované čistoty kapaliny. Důležitá je vhodná kombinace celého systému.
Které provedení odpovídá vašemu provozu?
Přehled základních skupin vám pomůže zorientovat se v řadě. Označení DFC znamená hrablový dopravník, MBC znamená článkový dopravník, CTS chlazení středem vřetena.
| Označení | Objem | Vhodné pro obráběný materiál, typ třísek | Kdy o něm uvažovat | Odvod třísek a chlazení |
|---|---|---|---|---|
| FilTank 280 | 280 l | Lámané i hrubší třísky a střední spirály. OCEL; HLINÍK; NEREZOVÁ OCEL; MĚĎ. |
Nádrž s násypkou a oddělenou sekcí pro čistou emulzi. | Bez možnosti dopravníku. CTS podle zvoleného provedení (22, 40, 55, 65 bar). |
| FilTank 350X (vychází z nádrže NNK_350) |
350 l | Lámané třísky a střední spirály. OCEL; NEREZOVÁ OCEL; LITINA; MĚĎ. NE HLINÍK. |
Modulární základ s možností postupného doplnění vybavení. | Násypka nebo DFC vlevo / vpravo (s odtokovým přepadem). CTS 22 bar podle varianty. |
| FilTank 350XA (vychází z nádrže NNK_350) |
420 l | Lámané třísky a střední spirály. OCEL; HLINÍK; NEREZOVÁ OCEL; MĚĎ. NE LITINA. |
Modulární základ s možností postupného doplnění vybavení. | Násypka nebo DFC vlevo / vpravo (s děrovaným dnem). MBC pro hrubé třísky dle dohody. CTS 22 bar podle varianty. |
| FilTank 420X | 420 l | Lámané třísky a střední spirály. OCEL; NEREZOVÁ OCEL; LITINA; MĚĎ. NE HLINÍK. |
Sestava s dopravníkem pro vyšší požadavky na tlak CTS. | DFC vlevo / vpravo (s odtokovým přepadem). CTS 40, 55 nebo 65 bar. |
| FilTank 420XA | 420 l | Lámané třísky a střední spirály. OCEL; HLINÍK; NEREZOVÁ OCEL; MĚĎ. NE LITINA. |
Sestava s dopravníkem pro vyšší požadavky na tlak CTS. | DFC vlevo / vpravo (s děrovaným dnem). MBC pro hrubé třísky dle dohody. CTS 40, 55 nebo 65 bar. |
| FilTank 490 | 490 l | Lámané třísky a střední spirály. OCEL; NEREZOVÁ OCEL; LITINA; MĚĎ. NE HLINÍK. |
Uspořádání s odvodem třísek dozadu za stroj. Zástavbově úsporné řešení. Šířka pouze jako u stroje ROBODRILL vel. M. | DFC – zadní dopravník se štěrbinovým filtrem. CTS 22, 40, 55 nebo 65 bar. |
U provedení 420 a 490 je uveden celkový objem včetně malé nádrže. Dostupnost jednotlivých funkcí a jejich kombinací závisí na konkrétní sestavě a stroji.

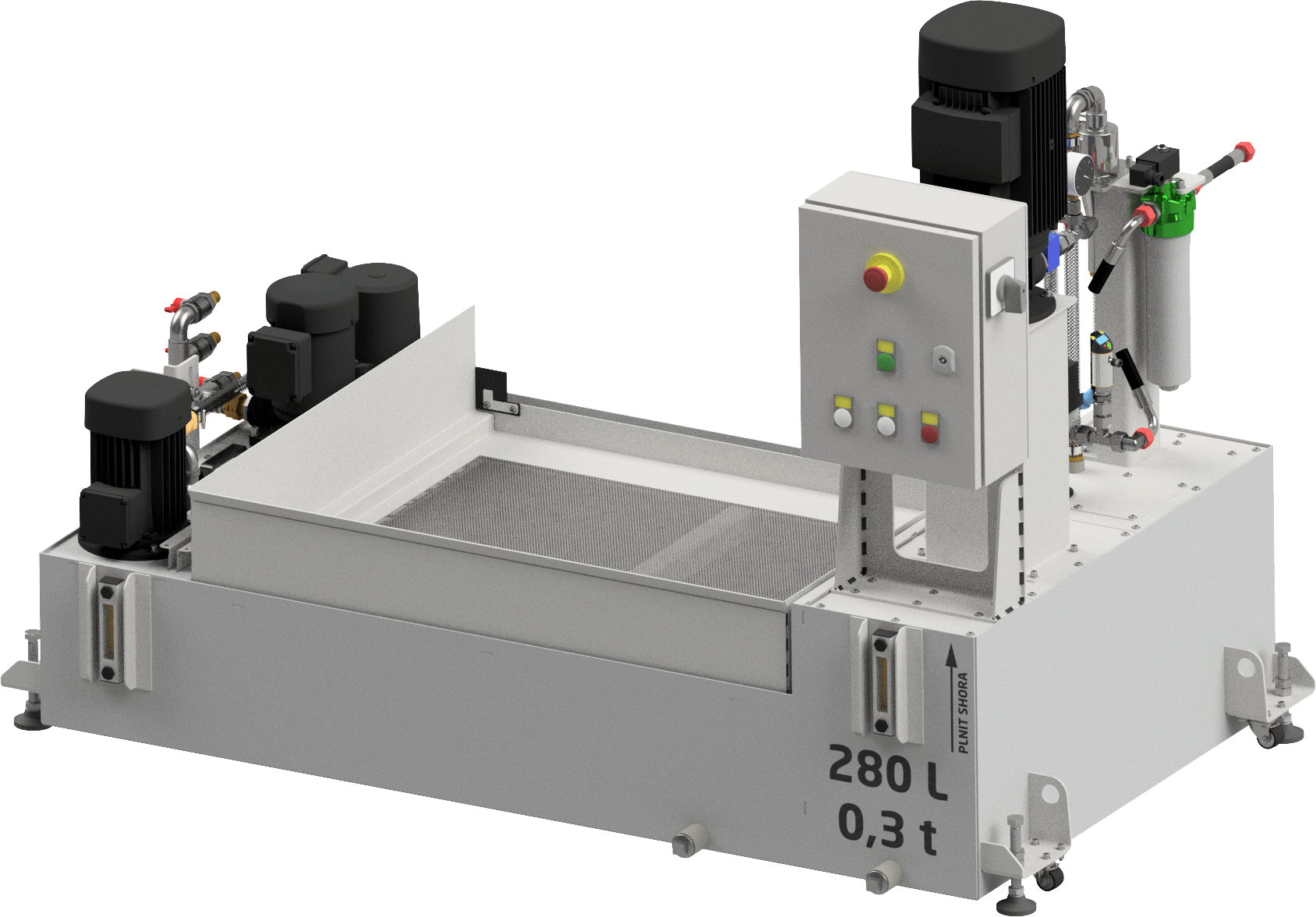

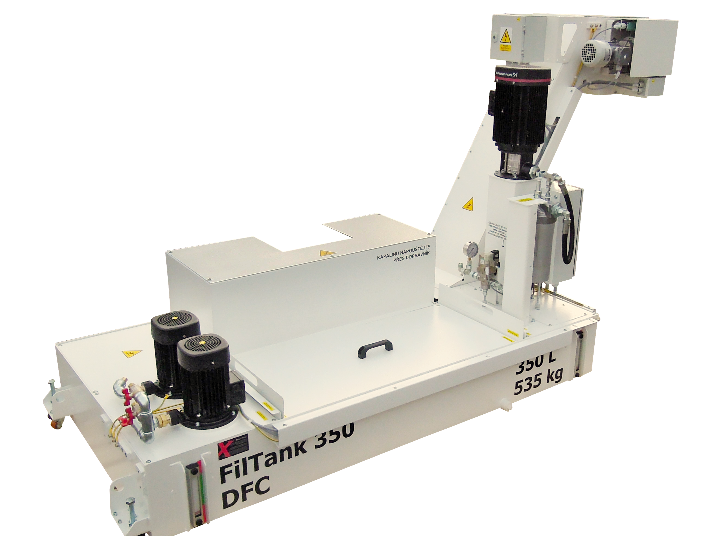

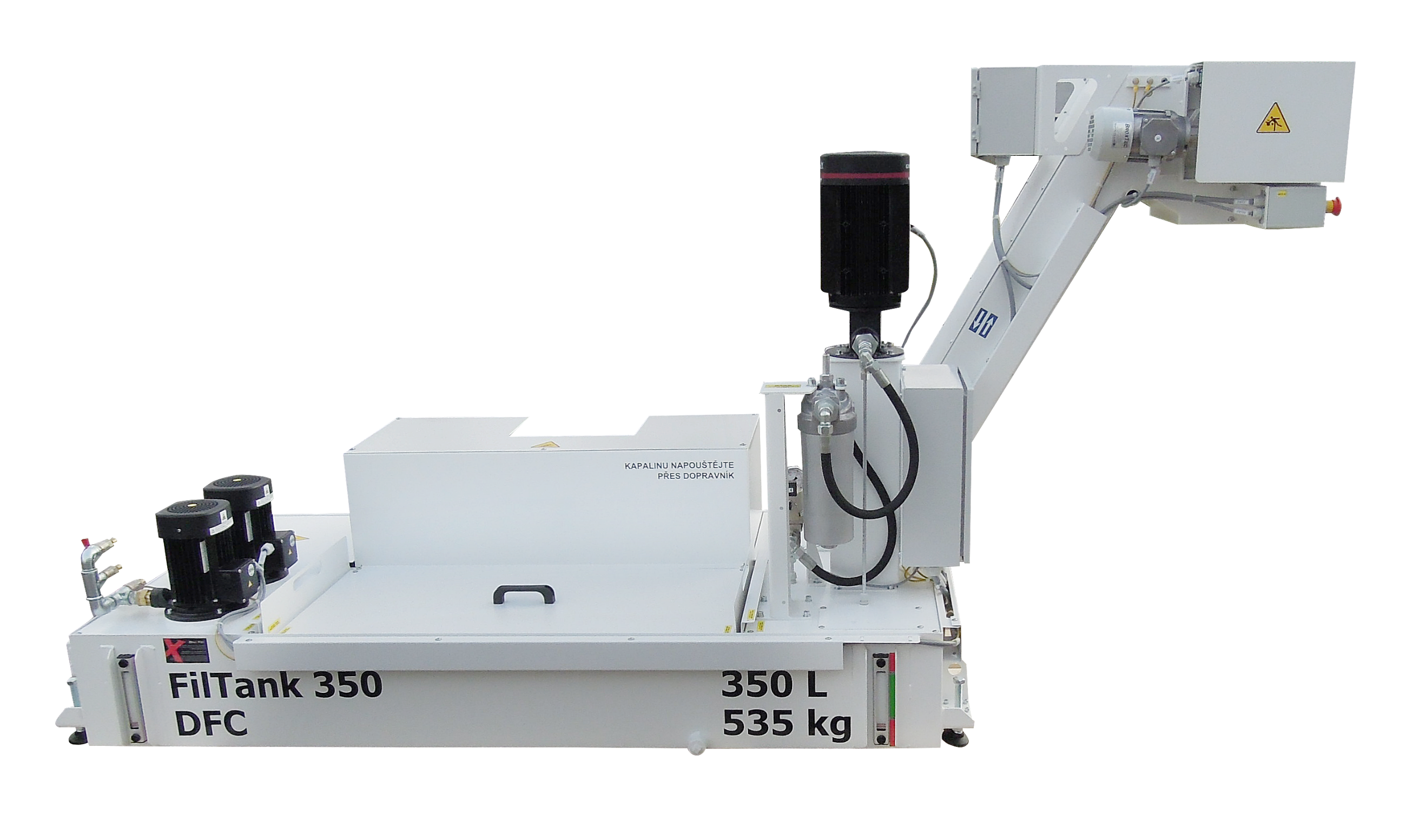

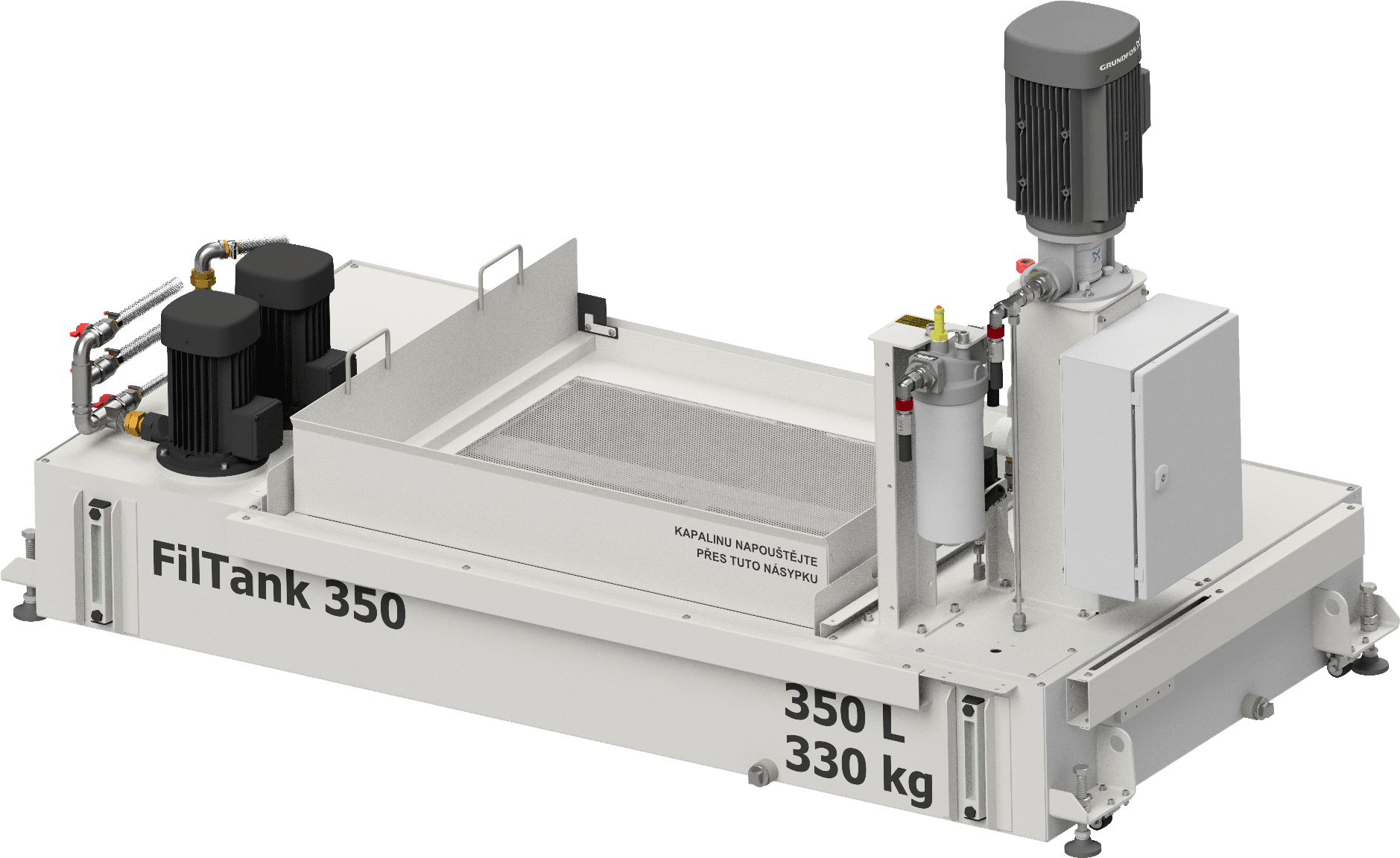

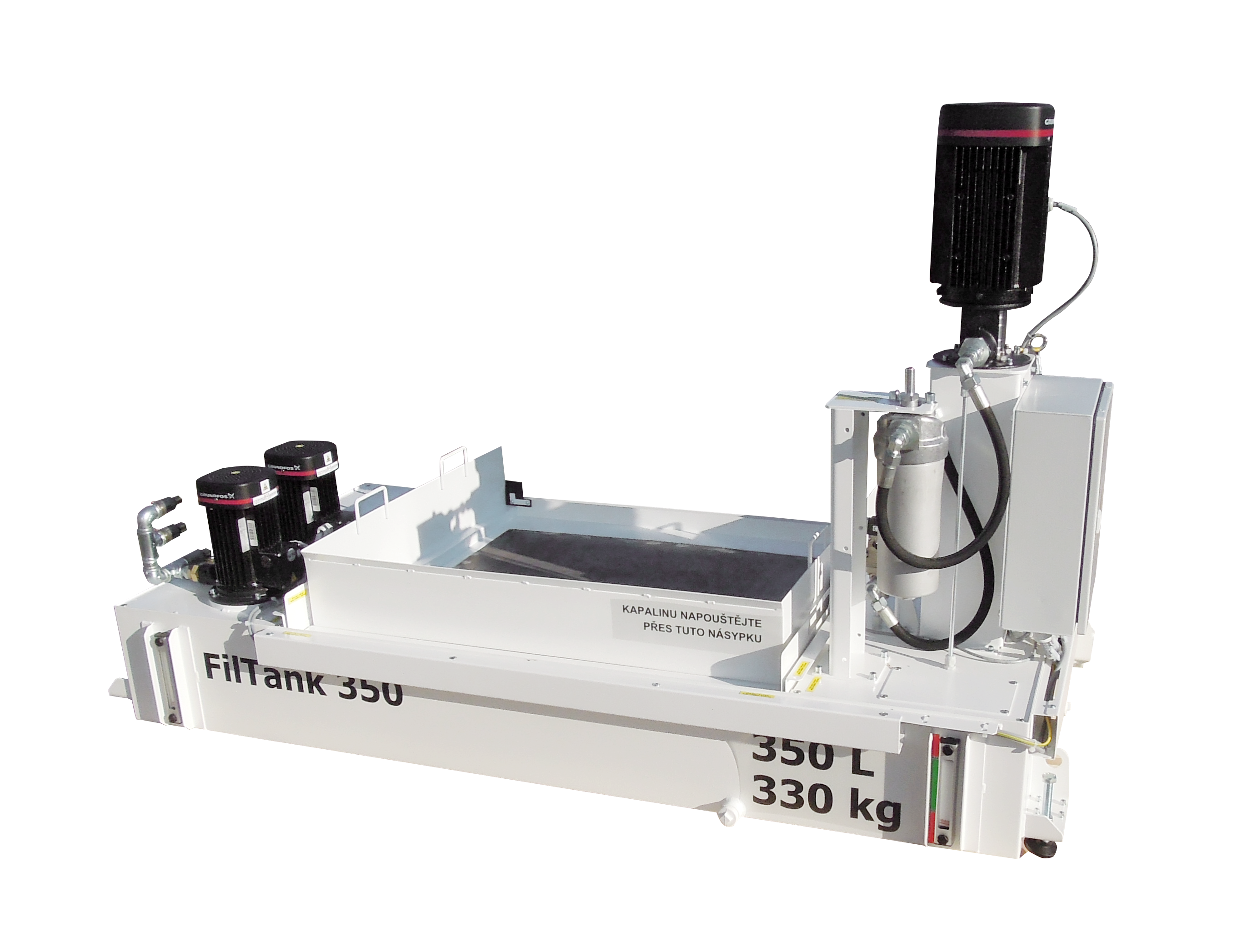

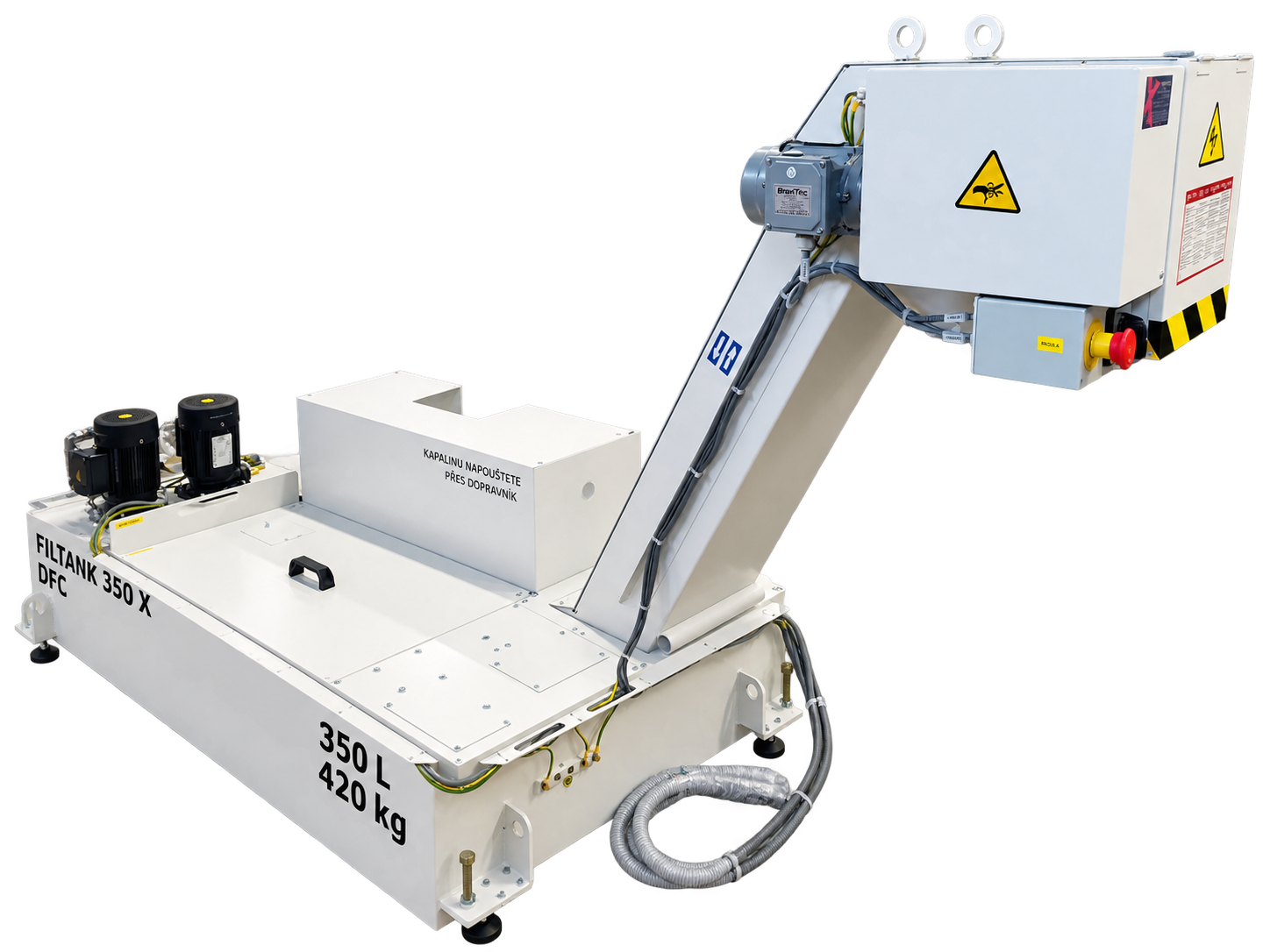

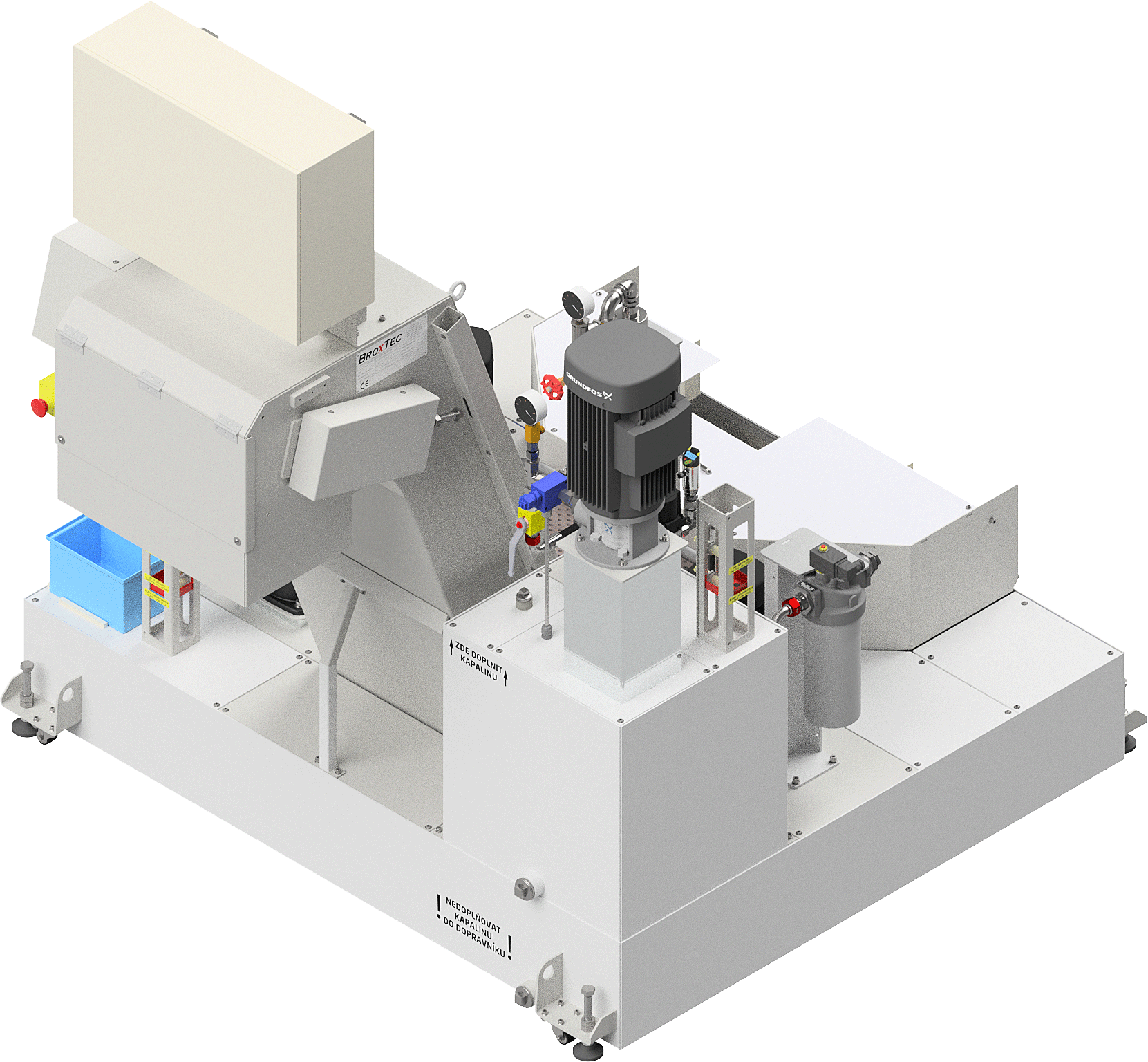

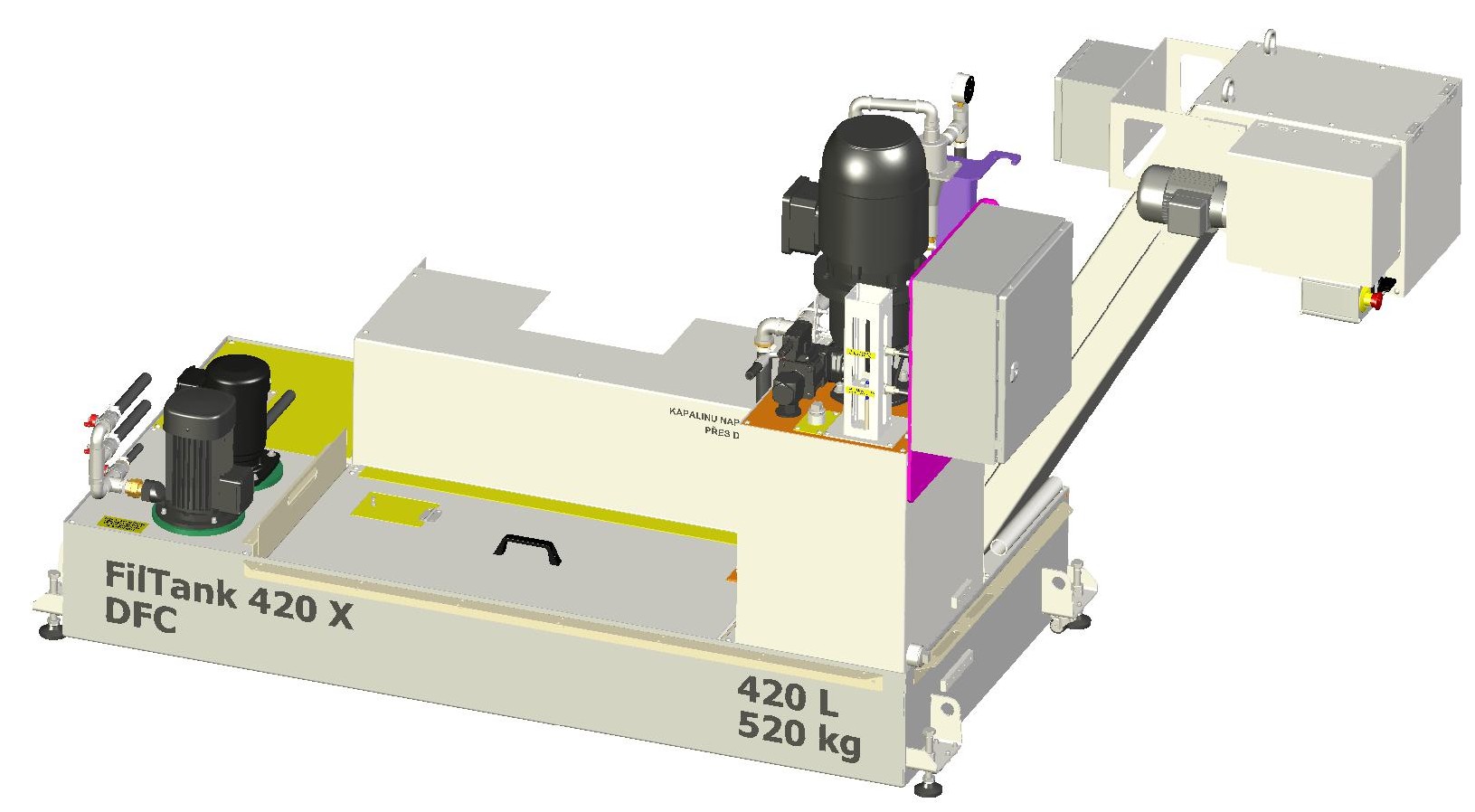

Provedení FilTank_OPTI v obrazech
Fotografie a vizualizace jsou ilustrační. Některé varianty jsou zatím zobrazené společným snímkem; konkrétní vybavení se liší podle zvolené sestavy.
Co lze přizpůsobit
Filtrace a práce s třískami
Záchytné koše slouží k základnímu zachycení třísek a větších nečistot. Podle aplikace lze využít filtrační síta, štěrbinové filtry nebo hydrocyklonovou filtraci. Vybraná provedení nabízejí jemnou filtraci až na 60 µm.
O vhodném provedení rozhoduje nejen materiál, ale i velikost a tvar vznikajících třísek.
Chlazení a provozní vybavení
Podle varianty lze zvolit chlazení středem vřetena, čerpadla chlazení a oplachů, rozvody kapaliny, olejový odlučovač, elektrické hlídání minimální hladiny nebo oplach kuželu.
Volitelné vybavení není automaticky součástí každé sestavy. Rozsah dodávky upřesníme v technickém návrhu.
Jak společně vybereme sestavu
- Popíšete nám výrobu. Model stroje, obráběný materiál, charakter a množství třísek.
- Upřesníme technické požadavky. Potřebný tlak CTS, způsob odvodu třísek, prostor a zamýšlené rozšíření.
- Doporučíme provedení. Srozumitelný návrh zařízení a vybavení pro vaši konkrétní aplikaci.
Časté otázky
Lze dopravník doplnit později?
U modulárních provedení 350X a 350XA je dopravník dostupný jako volitelné vybavení. Možnost pozdější montáže ověříme podle konkrétní sestavy.
Je chlazení středem vřetena vždy součástí?
Ne. Základní varianty jej mohou mít jako opci, zatímco varianty s označením 22 zahrnují CTS 22 bar. Vyšší tlaky jsou určené pro odpovídající provedení.
Je jemná filtrace 60 µm dostupná u všech modelů?
Rozsah filtrace závisí na variantě. U části provedení je jemná filtrace volitelná, u jiných je zahrnutá v dané sestavě. Požadovanou čistotu kapaliny je potřeba ověřit pro konkrétní technologii.
Mohu zvolit směr výstupu dopravníku?
Vybrané varianty 350 a 420 umožňují provedení vlevo nebo vpravo. Provedení 490 STRAIGHT odvádí třísky dozadu. Směry se posuzují z pohledu na ovládací panel stroje.
Navrhneme FilTank_OPTI pro váš ROBODRILL
Pošlete nám model stroje, obráběný materiál a požadavky na chlazení a odvod třísek. Společně vybereme sestavu, která odpovídá vašemu provozu.
Konzultovat řešení FilTank_OPTI
